1. Il-kawża tat-test tal-immunità EFT/fqigħ (IEC/EN 61000-4-4)
Is-swiċċijiet temporanji (biex jinqatgħu t-tagħbija induttiva, ir-relay contact bounce, eċċ.) Normalment jinterferixxu ma 'tagħmir elettriku u elettroniku ieħor fl-istess ċirkwit. Dan it-tip ta 'interferenzi huma amplitudni għolja, żmien qasir ta' żieda, rata ta 'ripetizzjoni għolja u enerġija baxxa.
2. L-iskop tat-test tal-immunità EFT/fqigħ (IEC/EN 61000-4-4)
Biex tiġi stabbilita bażi ta 'valutazzjoni komuni għall-evalwazzjoni tal-prestazzjoni tal-portijiet tal-provvista tal-enerġija tat-tagħmir elettriku u elettroniku, sinjal, kontroll, u portijiet tal-ert meta jkunu soġġetti għal interferenza ta' tifqigħ temporanju elettriku mgħaġġel.
3. Livelli tat-test għal test temporanju elettriku mgħaġġel
4. Karatteristiċi ta 'ġeneratur EFT/fqigħ
Konformi mal-aħħar standard tal-IEC/EN 61000-4-4 u GB/T17626.4
Wirja tal-pannell tat-touch ta '7" faċli għall-utent
Appoġġ multi-lingwi u tiffaċilita l-utenti
Programm ta 'awto-test ta' l-ambjent inkorporat
Operazzjoni programmabbli
Livelli tat-test standard IEC/EN 61000-4-4 ipprogrammati minn qabel
Il-forma tal-mewġ tal-polz tissodisfa r-rekwiżiti ta 'tagħbija ta' 50ohm u 1000ohm
L-ogħla frekwenza tal-polz hija sa 1.2MHz
Port RS232/USB, operazzjoni ta 'kontroll tal-PC u rapport tat-test stampabbli
5. Stampa tal-ġeneratur IEC/EN 61000-4-4 EFT
6. Dejta teknika tal-IEC/EN 61000-4-4 EFT/ġeneratur tal-fqigħ
Mudell | EFT S4 |
Standard konformi | IEC/EN61000-4-4, GB/T 17626.4 |
Operazzjoni | 7" display touch panel |
Vultaġġ tal-ħruġ | 0.2 ~5kV |
Frekwenza | 1kHz ~ 1200kHz ± 10%, kontinwament aġġustabbli |
Polarità | Pożittiv/negattiv/alternanti |
Ħin tal-ġiri | 1 ~ 9999s, kontinwament aġġustabbli |
Impedenza interna | 50Ω ±10% |
Ħin ta' żieda tal-polz | 5ns ± 30% |
Wisa 'tal-polz | 50ns ± 30% (tagħbija 50Ω) |
35ns ~ 150ns (tagħbija 1kΩ) | |
Modalità tal-ħruġ | IEC, definit mill-utent, programmabbli |
Akkoppjar barra | BNC, netwerk ta 'akkoppjar/diżakkoppjar |
Numru ta' impulsi | 1 ~ 255, kontinwament aġġustabbli |
Fażi | 0~359 grad sinkroniku, mhux sinkroniku, awtomatiku |
Perjodu tal-fqigħ | 150 ~ 9999ms, kontinwament aġġustabbli |
Netwerk ta' akkoppjar/diżakkoppjar | Mibnija, bi fażi waħda bi tliet linji, 16A (Speċifiku apposta fuq talba) |
Provvista ta' enerġija | AC 220V ±10% 50/60Hz |
Temperatura ambjentali | 15 grad ~ 35 grad |
Parametri tekniċi tan-netwerk tad-diżakkoppjar tal-akkoppjar | |
vultaġġ | 0~6kV |
Proporzjon ta' attenwazzjoni | <10% |
Kapaċitatur tal-akkoppjar | 33nF |
Mod ta 'akkoppjar | L, N, PE magħquda liberament |
Kapaċità | AC 220V 16A |
7. Dijagramma taċ-ċirkwit tal-ġeneratur EFT
8. Konfigurazzjoni tat-test EFT: morsa ta 'akkoppjar abilità (mhux obbligatorja)
Il-morsa tal-igganċjar abilità tista 'tgħaqqad EFT (fast transient)/fqigħ mal-linja tat-test mingħajr ebda konnessjoni elettrika mat-terminal tal-apparat taħt test, l-ilqugħ tal-kejbil, jew kwalunkwe parti oħra tal-apparat taħt test. Jintuża flimkien ma 'ġeneratur EFT/fqigħ u użat biex jagħmel test ta' interferenza EFT/fqigħ tal-port tal-linja tas-sinjal tad-data I/O. L-għan ewlieni tiegħu huwa li jgħaqqad l-interferenza EFT/fqigħ mal-linja tas-sinjal tad-dejta tal-I/O tal-EUT. Il-prodott jikkonforma bis-sħiħ mal-istandard IEC/EN 61000-4-4, GB/T 17626.4.
Speċifikazzjoni:
Vultaġġ tal-akkoppjar massimu | ± 7KV |
Port | BNC |
Kapaċità tal-akkoppjar | 100 ~ 1000pF |
Speċifikazzjonijiet tal-pjanċa tal-igganċjar | 140 * 1000mm |
9. Setup tat-test

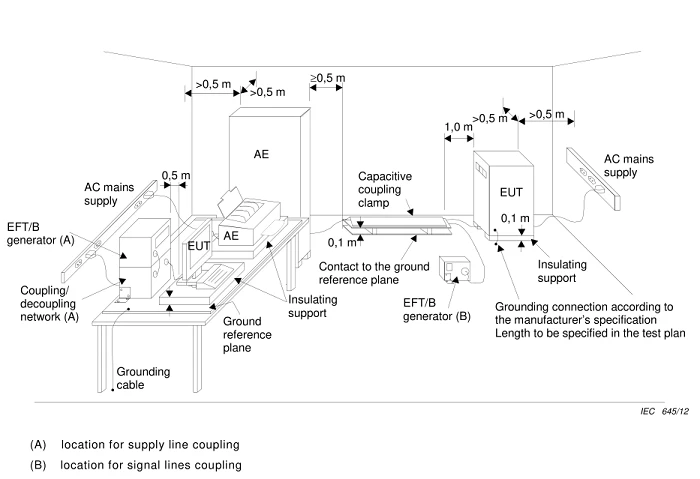

Setup tat-test għal testijiet tat-tip tal-laboratorju
Setup tat-test bl-użu ta' sistema ta' żewġ EUTs fuq l-art
